Flächensondierung

Funktionsweise
Bei der Suche nach Munition im Untergrund ist die Geomagnetik das gebräuchlichste Verfahren. Mit passiven Magnetometer-Sonden lassen sich eisenhaltige Gegenstände im Boden anmessen.

Anwendungsbereich
Magnetometer kommen als Einzelsonde für die Hand, in Kombination mit mehreren Sonden oder auch in der Bohrlochmagnetik zum Einsatz.

Vorteile

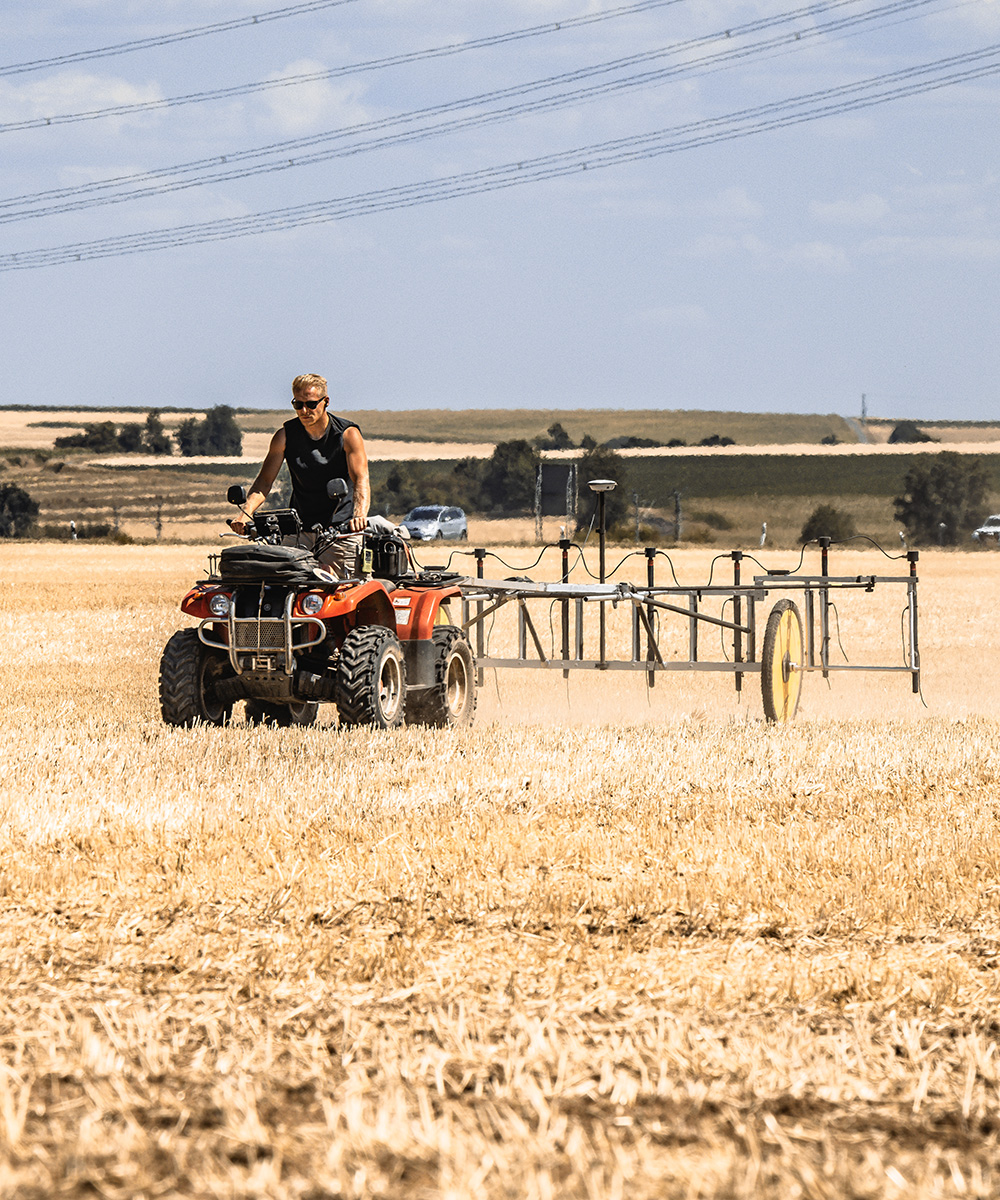

Je nach Beschaffenheit und Größe der zu untersuchenden Flächen lassen sich diese Systeme GPS gestützt, manuell geschoben oder fahrzeuggestützt einsetzen.

Funktionsweise
Die Elektromagnetik, auch als TDEM (time domain electromagnetic) ist ein aktives Messsystem. Dazu wird mit einer Sendespule ein primäres Magnetfeld im Untergrund induziert. Alle leitfähigen Materialien werden durch das Primärfeld angeregt und bilden ein sekundäres Magnetfeld, welches durch darüber angeordnete Empfangsspulen gemessen und in unterschiedlichen Zeitfenstern gespeichert wird.

Anwendungsbereich
Dort wo Geomagnetikdaten aufgrund örtlicher Störungen durch angrenzende Bebauung, Leitungen oder Auffüllung wie z.B. Recycling nicht mehr aussagekräftig ausgewertet werden können, bietet ein aktives Verfahren wie die Elektromagnetik einige Vorteile.

Vorteile
So lässt sich ein differenziertes Bild leitfähiger Körper in der Fläche erstellen und auswerten.

Funktionsweise
Das Georadar basiert auf dem Prinzip der Geschwindigkeitsmessung ausgesandter, elektromagnetischer Wellen. Dabei werden die elektromagnetischen Wellen von einer Antenne ausgestrahlt und im Untergrund an Grenzflächen und Materialunterschieden reflektiert. Das reflektierte Signal wird vom Empfänger aufgenommen und die entsprechende Laufzeit der elektromagnetischen Welle gespeichert.

Anwendungsbereich
Die Eindringtiefe der elektromagnetischen Wellen ist abhängig von der verwendeten Frequenz und von den Dämpfungseigenschaften des Untergrundes. In den meisten Fällen sind Eindringtiefen in den oberen 2,0 m unter versiegelten Oberflächen zu realisieren.

Vorteile
Der Vorteil von Georadaruntersuchungen ist, dass materialunabhängig, also auch im Umfeld von Leitungen, Zäunen und Gleisen, Reflexionen aufgezeichnet werden können.
